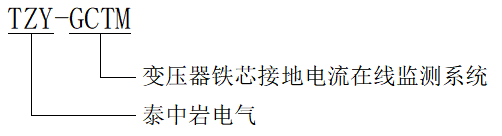

TZY-GCTM變壓器鐵芯接地電流在線監測系統
添加時間:2022-02-21
瀏覽次數:1355
電力變壓器鐵芯兩點或多點接地時,在鐵芯內部會產生環流,引起局部過熱, 嚴重時會造成鐵芯局部燒損,甚至使接地片熔斷,導致鐵芯電位懸浮,產生放電性故障,嚴重威脅變壓器可靠運行,因此在變壓器運行過程中,能實時監測變壓器鐵芯及夾件接地電流變的至關重要。
傳統方法采用手持式鉗形電流表對接地電流進行測量,缺點是精度低,容易受工頻磁場干擾,而且不能對接地電流做到實時在線監測。本監測方案克服以上缺點,可對變壓器鐵芯接地電流及夾件接地電流實時監測,抗干擾能力強,精度高,可將監測數據通過無線通訊傳輸?shù)胶笈_,結合后臺分析軟件實現在線監測及故障報警。
3.1 系統實施目的
⑴、實現廠區內多臺變壓器鐵芯接地電流實施在線監測,完成監測數據實時采集、集中管理、統一處理和方便展示。
⑵、完成變壓器鐵芯接地隱患監測、告警、處理的自動化操作流程,建設智能化用電網絡。
⑶、降低工作人員日常巡檢維護成本,提高工作效率,同時加強風險預 測評估能力,真正可以做到防患于未然。
3.2 系統實施內容
本系統主要由上位機軟件、數據匯聚單元和前置采集單元三部分組成。
例如:現場共四臺變壓器鐵芯接地電流需要監測,且現場監測設備分布范圍較廣??紤]到現場布線施工的復雜性和成本問題,系統可以選擇無線組網中繼通訊方式。即內置無線通訊模塊的前置采集單元在采集現場數據的同時可自動組成Mesh網絡,各個前置采集單元互為中繼通訊作用,形成拓?fù)湫蜔o線通訊網絡。同時中控室上位機軟件通過數據匯聚單元接入此無線通訊網絡,實時讀取現場各采集單元采集的數據。

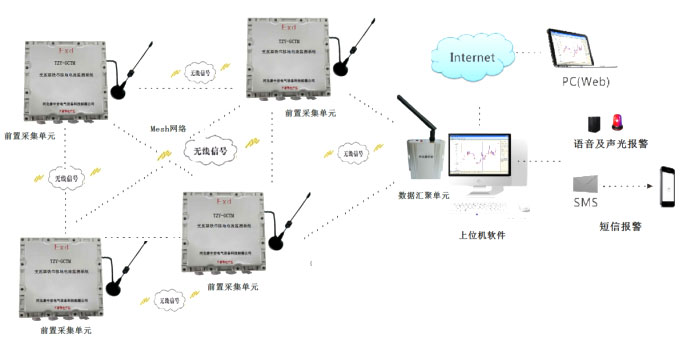

系統拓?fù)鋱D
3.3 系統特點
(1)可實時在線監測變壓器鐵芯接地電流值,并當接地電流值超過設定報警值后自動報警,故障消失后報警停止。
(2)抗干擾能力強,測量精度高。
(3)前置采集設備具有高防護等級,適合戶外使用。
(4)采用標準的MODBUS-RTU通訊規約,并可方便的轉換為其它通訊規約,從而方便的與各種通訊接口互聯。
(5)系統通訊采用無線Mesh組網技術,拓?fù)湫途W(wǎng)絡體現了系統通訊的穩定性。系統通訊遠距離可達兩公里,而且此通訊終端采用免費頻道,一次安裝,不會在發生任何通訊使用費。
