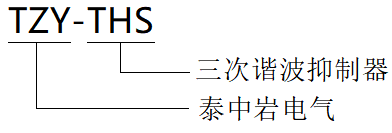

TZY-THS三次諧波抑制器
添加時間:2022-02-21
瀏覽次數:2411
在我國電力系統,特別是35KV以下的配電網中,運行著大量的電磁式電壓互感器,電磁式電壓互感器具有非線性的電磁特性,它們與電網內的容性元件在參數匹配時就會發生鐵磁諧振,產生極高的鐵磁諧振過電壓。在過電壓發生時,由于互感器的鐵芯飽和導致互感器的勵磁電流大大增加,嚴重時達到正常勵磁電流的百倍以上,從而引起電壓互感器熔斷器熔斷、噴油、燒毀甚至爆炸,嚴重威脅電網的運行。
目前電網中都是采用在電壓互感器的一次中性點接入一次消諧器,限制鐵磁諧振過電壓,但在運行中又經常會發現,加裝一次消諧器后出現PT二次電壓不平衡現象,而拆除了一次消諧器后二次電壓不平衡現象基本就會消失。經過詳細的現場測量和計算分析,發現產生這一現象的根本原因就是電網中存在的三次諧波,通過互感器的感抗公式(XL=2πf)我們可以得知,當頻率越高時互感器的阻抗越大,這樣三只互感器的感抗差別也就越大,當三次諧波電流流過互感器勵磁繞組和一次消諧器,由于阻抗不同,所以產生了中性點位移電壓,從而導致了三相電壓不平衡現象。
為了解決上述問題,河北泰中巖電氣設備科技有限公司經過多年研究,研發出產品TZY-THS電壓互感器三次諧波抑制器,抑制器采用美國微星公司的高運算速度CPU作為核心處理元件,結合現代電力電子控制技術,可以有效地抑制三次諧波電流對電壓互感器的影響,解決電壓互感器安裝一次消諧器后三相電壓不平衡問題。
3.1工作環境條件
3.1.1 環境溫度:-40~+65℃;
3.1.2 海拔高度:小于5000米;
3.1.3 地震烈度:小于8度;
3.1.4 相對濕度:不大于95%,無凝露;
3.1.5 大氣壓力:80~110kPa;
3.1.6 其它條件:裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質,且具有防雷、雨、雪設施。
3.2額定電氣參數
3.2.1 工作電源: 內部自帶(低功耗設計,壽命大于20年);
3.2.2 額定輸入電壓: 100V ;
3.2.3 頻 率: 小于等于150HZ。
3.3 過載能力
3.3.1 1.2倍額定輸入電壓可長期工作;
3.3.2 1.5倍額定輸入電壓允許2小時。
