TZY-KC3000-S系列智能操控裝置
添加時間:2022-02-21
瀏覽次數:2610
TZY-KC3050-S型開關柜智能操控裝置是適用于各種高、低壓開關柜配套使用的一種新型多功能模擬動態顯示與控制裝置,具有功能完善,結構緊湊,顯示形象、直觀,反應靈敏、可靠的特點,能夠取代安裝于開關柜上的傳統的一次回路模擬指示牌、電磁式開關狀態顯示器、接地指示器及加熱控制器等諸多元件,可減少元件數量,簡化開關柜結構。該系列產品性能穩定,安裝方便,使用壽命長,并具有優異的環境耐受能力與電磁兼容性能,能夠長期可靠運行。
TZY-KC3050-S型開關柜智能操控裝置集成了一次回路模擬圖顯示斷路器狀態、開關狀態、接地刀狀態、彈簧儲能狀態顯示,高壓帶電指示,高壓帶電閉鎖控制及環境溫濕度控制等多種功能于一體,各種功能可自由組合。另外該系列產品采用了單片機技術實現對開關柜中各種元件工作狀態的采集、加熱控制與加熱回路故障診斷;可同時對兩路溫度和濕度信號實時測量、控制,將溫濕度數據以數字形式顯示;同時采用軟件核準技術補償溫濕度漂移記數誤差和元器件標稱誤差,測控精度高,安裝、使用、維護簡單方便。
TZY-KC3050-S開關柜智能操控裝置能夠通過RS-485總線與后臺監控計算機組網通信,便于實現對于采用多臺開關柜組成的電氣一次系統的實時動態運行模擬與遠程環境監控。TZY-KC3050-S開關柜智能操控裝置具有優異的環境耐受能力與電磁兼容性能??垢蓴_技術,光電、電磁隔離,質優元器件的選用,電路部件的三防處理及嚴格的整機帶電老化與出廠測試等措施確保了產品的長期工作可靠性。

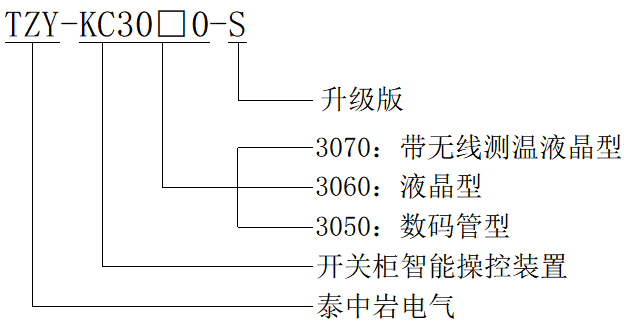

型號說明:
1、工作電源:交流或直流110V~265V
2、使用環境:溫度-20℃~70℃ 相對濕度<95%rh<>
3、整機功耗:<5w<>
4、抗電強度:AC2000V 50Hz歷時1分鐘
5、絕緣性能:用500V兆歐表測試不小于100MΩ
6、開關狀態顯示說明
6.1、斷路器狀態指示(無源觸點輸入)
斷路器分閘時綠色模擬條亮
斷路器合閘時紅色模擬條亮
6.2、手車位置指示(無源觸點輸入)
試驗位置觸點閉合時綠色模擬條亮
工作位置觸點閉合時紅色模擬條亮
6.3、接地刀狀態指示(無源觸點輸入)
接地刀分閘時綠色模擬條亮
接地刀合閘時紅色模擬條亮
6.4、彈簧儲能狀態指示(無源觸點輸入)
斷路器操動機構未儲能時彈簧符號呈現綠色
斷路器操動機構已儲能時彈簧符號呈現紅色
注:所有狀態顯示輸入信號均取自開關柜中一次元件的輔助觸點(為無源接點類型)。
6.5、語音防誤提示(選配功能)
1)斷路器合閘狀態,誤將手車從試驗位置推至工作位置時,或者誤將手車從工作位置推至試驗位置時,語音提示“請分?jǐn)嗦菲鳌保?/p>
2)接地開關合閘狀態,誤將手車從試驗位置推至工作位置時,語音提示“請分接地開關”;
3) 斷路器合閘狀態,接地開關合閘狀態,誤將手車從試驗位置推至工作位置時,語音提示“請分?jǐn)嗦菲?,請分接地開關”;
4)手車在工作位置,誤操作接地開關,將其合上時,語音提示“請分接地開關”;
7、高壓帶電指示
指示啟輝電壓>0.08 母線電壓
閉鎖啟控電壓>0.08 母線電壓
閉鎖輸出接點常閉型無源接點額定容量AC220V/3A
警示:單憑帶電指示不足以證明系統已經不帶電;如運行程序要求將其作為強制要求,還應使用符合IEC61243的相關的電壓探測器或電壓探測裝置。
8、溫濕度控制
8.1、兩路溫度兩路濕度
當環境溫度低于溫度下限時,裝置自動啟動加熱器加熱,環境溫度開始升高,當高到停止加熱的溫度時(即溫度下限值+溫度回差值),裝置自動停止加熱。
當環境濕度高于設定值時,裝置自動啟動加熱器加熱,環境濕度開始下降,當降到停止加熱的濕度時(即濕度定值-濕度回差值),裝置自動停止加熱。
8.2.1、測控范圍
溫度:-40℃~+80℃
濕度:0%RH~99.9%RH
8.2.2、分辨率
溫度:±0.1℃
濕度:±0.1%RH
8.2.3、測控精度
溫度:±0.5℃
濕度:±3%RH
8.3、參數設置范圍及說明
8.3.1、溫度下限設置范圍:0~25℃,溫度下限用于啟動加熱。
8.3.2、溫度回差范圍:1~10℃,溫度回差+溫度下限=停止加熱。
8.3.3、濕度:60~90%RH(加熱),環境濕度高于設定值啟動加熱。
8.3.4、濕度回差范圍:1~30%RH,濕度定值-濕度回差即為停止加熱的濕度值。
8.4、加熱控制輸出接點:常開型無源接點,額定容量AC220V/3A。
8.5、加熱回路斷線告警輸出接點:常開型無源接點,額定容量AC220V/3A。
9、通信
接口類型RS-485。
通信速率1200/2400/4800/9600bps可選擇。
通信規約MODBUS規約RTU模式。
10、分合閘功能
裝置上設有分閘/合閘轉換開關、遠方/就地轉換開關、儲能開關和照明開關,可分別執行相應功能。
模擬顯示圖
訂貨須知
1.請告知:產品型號、名稱及訂貨數量。
2、請告知:提供一次主回路模擬接線圖。
3、請告知:注明加熱器回路負荷。
4、請告知:注明傳感器線纜長度。
5、請告知:高壓帶電顯示傳感器是否只帶本裝置,若同時帶其他廠家的高壓帶電顯示裝置,請?zhí)崆案嬷?/p>
6.如有特殊功能請?jiān)谟嗀浨霸敿?xì)說明。
